MEHABIT Ausgleichsschüttung bei Installationen auf Rohdecken

Die Verarbeitung der MEHABIT Ausgleichsschüttung muss unter Beachtung der DIN 18560 sowie des BEB-Hinweisblattes (Sammelmappe – Register – Nr. 4.6) in Zusammenarbeit mit dem Zentralverband Deutsches Baugewerbe (ZDB) erfolgen.

Bei der Verwendung von Dämmplatten wurde für die MEHABIT Ausgleichsschüttung nachgewiesen, dass ein Unterwandern der Schüttung unter Dämmplatten bei fachgerechter Ausführung praktisch ausgeschlossen ist. Durch diesen Nachweis der Brauchbarkeit gem. DIN 18560-2 sind ergänzend zum BEB-Hinweisblatt folgende Aufbauten / Ausführungen möglich:

Dämmplatten können auch bei unterschiedlichen Installationshöhen und / oder Kreuzungspunkten verwendet werden. Dabei dürfen keine Rohre oder Trassen über die Höhe der Dämmplattenlage hinausragen. Hohlräume sind mit der MEHABIT Ausgleichsschüttung aufzufüllen und zu verdichten.

Die MEHABIT Ausgleichsschüttung kann auch zwischen Rohren / Trassen und Dämmplatten verwendet werden; dabei ist, genau wie bei der maximalen Trassenbreite, eine maximale Schlitzbreite von 300 mm zu beachten. Beidseitig des Schlitzes sind Dämmplatten als Auflager für den weiteren Aufbau (Trittschalldämmung / Estrich) zu verwenden.

Fallbeispiel1

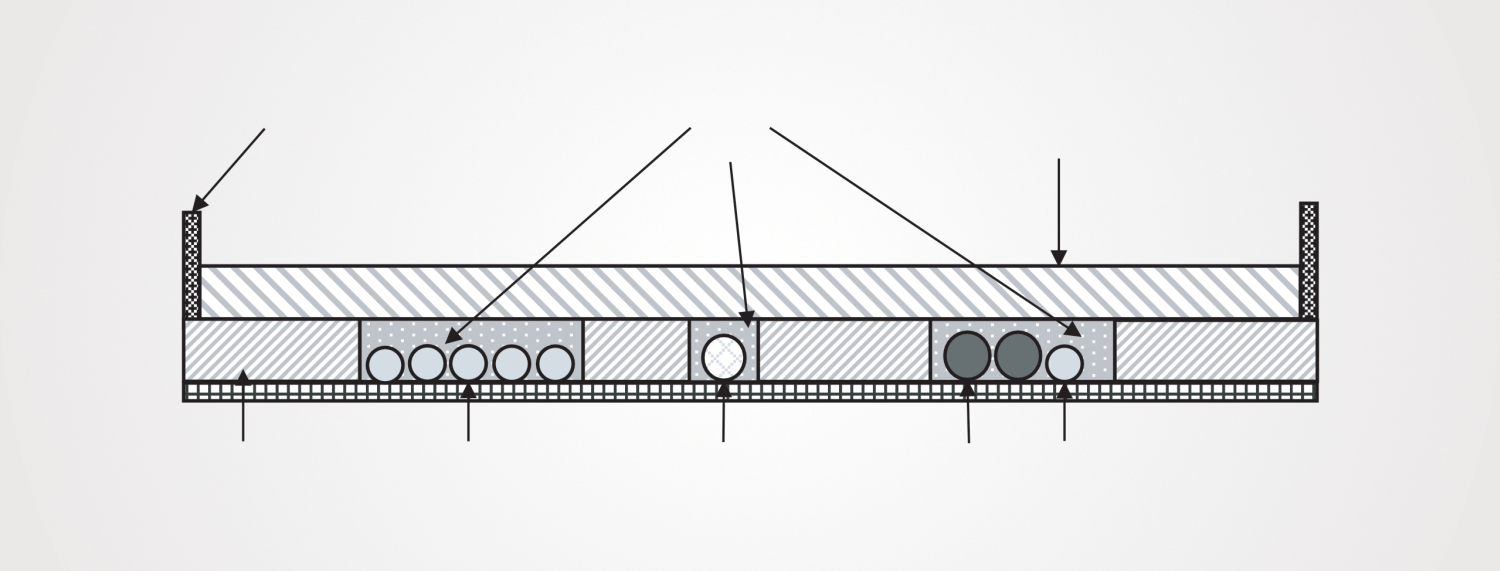

Nassestrich Installation Skizze

[[A]] Randdämmstreifen mit Folienlasche

[[B]] EPS 040 DEO dm., 50 mm

[[C]] MEHABIT-Ausgleichsschüttung

[[D]] Leerrohrtrasse bestehend aus 5 x 22 mm Leerrohr

[[E]] Wasserleitung mit Schubisolierung, ᴓ 30 mm

[[F]] Heizleitung ᴓ 20 mm mit PE-Wärmeisolierung ᴓ 40 mm

[[G]] Leerrohr 5 x 22 mm

[[H1]](A) Faltplatte für Fußbodenheizung, EPS 045 DES sm 30-3 mm (Versuch 1)

[[H2]](B) Trittschalldämmung EPS 045 DES sm. 30-3 mm, abgedeckt mit PE-Folie (Versuch 2)

[[A]] Randdämmstreifen mit Folienlasche

[[B]] EPS 040 DEO dm., 50 mm

[[C]] MEHABIT-Ausgleichsschüttung

[[D]] Leerrohrtrasse bestehend aus 5 x 22 mm Leerrohr

[[E]] Wasserleitung mit Schubisolierung, ᴓ 30 mm

[[F]] Heizleitung ᴓ 20 mm mit PE-Wärmeisolierung ᴓ 40 mm

[[G]] Leerrohr 5 x 22 mm

[[H1]](A) Faltplatte für Fußbodenheizung, EPS 045 DES sm 30-3 mm (Versuch 1)

[[H2]](B) Trittschalldämmung EPS 045 DES sm. 30-3 mm, abgedeckt mit PE-Folie (Versuch 2)

    1 Berichts-Nr.: 9036204000/2/Schr vom 14.03.2019, Materialprüfungsanstalt Universität Stuttgart.

    Weitere Fallbeispiele sind im BEB-Hinweisblatt 4.6 1 ausführlich beschrieben und erläutert. Bei allen Anwendungen ist die MEHABIT Ausgleichsschüttung bei einer Einbauhöhe bis 60 mm einmalig zu verdichten. Bei größeren Schütthöhen ist eine Zwischenverdichtung vorzunehmen. In allen Fällen ist darauf zu achten, dass z. B. unter Rohrleitungsbündeln keine unausgefüllten Hohlräume entstehen.

    In Bereichen an denen aufgrund der Vielzahl an Rohrleitungen (Flure, Bäder usw.) nicht mit einem Höhenausgleich aus Dämmplatten gearbeitet werden kann, bietet es sich an, die MEHABIT Ausgleichsschüttung vollflächig zu verwenden.
